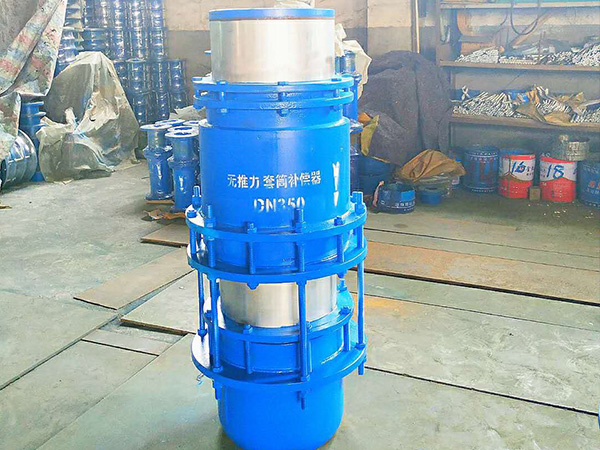

套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点不锈钢高50倍以上。同时，多年后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。
套筒式补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
套筒式补偿器分单向型和双向型补偿结构，双向型特点是不论介质从补偿器何端流入，其补偿器两端的滑动套筒总是自由滑动，达到双向补偿作用，增大补偿量。

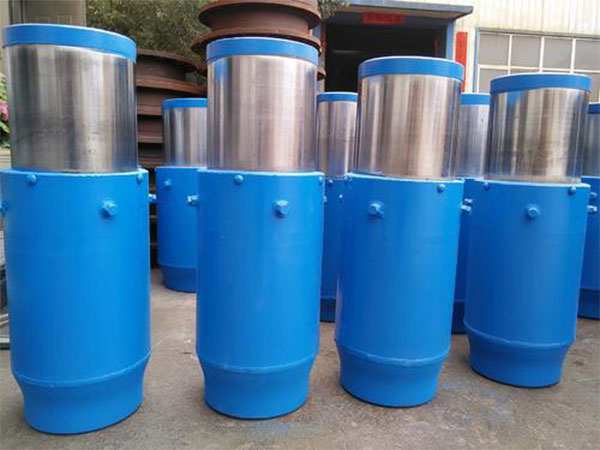

直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。
使用范围：
本产品适用于直埋管道，吸收轴向位移，广泛用于城镇供暖、冶金、矿山、发电、石油、化工、建筑等行业。
补偿器密封圈采用新型材料，耐高温、防腐蚀、抗老化，适用湿度250℃，特殊情况可达到400℃。
设计条件：
公称压力PN0.25、0.6、1.0、1.6、2.5MPa。
|
公称直径
DN
|
芯管内径
D1
|
芯管外径
D2
|
法兰外径
D3
|
填料长度
B
|
补偿量
△L
max
|
安装长度
Lmax
|
摩擦力
Pc(N)
1.6MPa时
|
重量
（kg）
|
|
50 |
47 |
55 |
160 |
56 |
200 |
710 |
1932 |
15.6 |
|
65 |
63 |
71 |
180 |
56 |
200 |
710 |
2485 |
19.4 |
|
（70） |
65 |
74 |
190 |
56 |
200 |
710 |
2588 |
21.6 |
|
80 |
78 |
87 |
195 |
56 |
200 |
710 |
3002 |
24.0 |
|
100 |
94 |
106 |
215 |
56 |
250 |
830 |
6271 |
38.2 |
|
125 |
117 |
131 |
245 |
56 |
250 |
830 |
7750 |
48.0 |
|
150 |
143 |
157 |
280 |
56 |
250 |
830 |
9288 |
60.0 |
|
200 |
201 |
217 |
345 |
70 |
300 |
945 |
14977 |
102.0 |
|
250 |
253 |
270 |
400 |
70 |
350 |
1045 |
21297 |
139.2 |
|
300 |
303 |
322 |
460 |
91 |
350 |
1065 |
25399 |
162.0 |
|
350 |
353 |
373 |
510 |
91 |
400 |
1245 |
29421 |
222.0 |
|
400 |
404 |
426 |
565 |
91 |
400 |
1245 |
33286 |
247.0 |
|
450 |
455 |
478 |
615 |
91 |
400 |
1245 |
33852 |
271.8 |
|
500 |
505 |
528 |
670 |
91 |
450 |
1375 |
36234 |
370.8 |
|
600 |
603 |
630 |
790 |
91 |
450 |
1375 |
43205 |
481.2 |
|
700 |
693 |
720 |
880 |
91 |
450 |
1375 |
61771 |
517.2 |
|
800 |
792 |
820 |
995 |
112 |
500 |
1565 |
70398 |
828.0 |
|
900 |
890 |
920 |
1095 |
112 |
500 |
1565 |
79025 |
951.6 |
|
1000 |
990 |
1020 |
1195 |
112 |
500 |
1565 |
87653 |
1052.4 |
| 注：当工作压力不是1.6MPa时，其摩擦力P1= Pc／1.6×PN | ||||||||
