不锈钢波纹补偿器对支架的设置及要求
发布时间:2021-01-14 浏览

如果您想了解我们的产品,欢迎随时拨打我公司的销售热线,或点击下方按钮免费咨询!电话咨询即刻享受本月价格折扣!

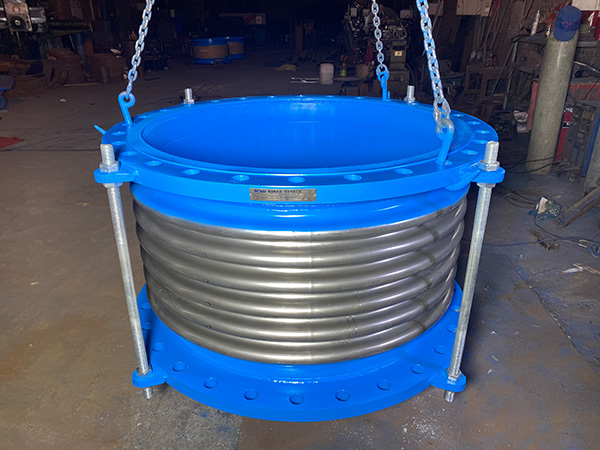

不锈钢波纹补偿器

不锈钢波纹补偿器根据其补偿功能的不同可分为轴向型、横向型和角度型。其中轴向型又可分为普通轴向型、无约束型、外压型、直埋型和压力平衡型;横向型可分为单向横向型、万向铰链横向型、大拉杆横向型和小拉杆横向型;角型可分为单向角型和万向角型。不锈钢波纹补偿器是由金属波纹管和部件组成的装置,在动力或热力管网中设备之间的连接中起补偿作用。它可以补偿管道因温差引起的轴向膨胀和角度变化而引起的热变形和机械变形,吸收各种机械振动,起到降低管道变形应力和延长管道使用寿命的作用。与套筒补偿器、球形补偿器、π型张力补偿器等其他类型补偿器相比,不锈钢波纹补偿器具有站小、安装简单、成本低、无结构泄漏、无需维护等特点。

不锈钢波纹补偿器的应力状态。对于波纹补偿器,其受力结构比较特殊。在使用波纹补偿器的过程中,既要有承压能力,又要保持灵活。从目前波纹管的制造技术来看,大多数都是机械成型或液压成型,两者都是通过管道内部的膨胀变形来达到波纹管生产的目的。采用弹性力学方法对波纹管进行应力分析。管壁塑性变形后会产生残余压力,残余压力的大小与变形量成正比,使得成型的波纹管材料有较大的残余应力集中在局部位置。应力腐蚀系统。应力腐蚀体系是通过基础材料和介质的配合而建立起来的。奥氏体不锈钢是不锈钢波纹补偿器的主要材料,在某些特殊环境下,如离子,容易发生腐蚀。然而,应力腐蚀的环境温度、湿度、离子浓度和氧含量直接相关,其中温度影响很大。补偿器广泛应用于我国各行业的生产中,补偿器的使用历史悠久。那么,如何制作传统补偿器产品,就需要企业不断创新和发展工艺。
不锈钢波纹补偿器作为管道补偿元件,广泛应用于电力、石化、供热、钢铁、城市建设等领域。其作用是在设备与电源或热力管网的连接中进行补偿。那么安装前需要注意什么呢?不锈钢波纹补偿器的安装应根据设计院设计的管道施工图并参考补偿器安装说明书的要求进行。安装有不锈钢波纹补偿器的管道可以适当导向和固定,使补偿器发挥作用,因此导向和固定支架的设置应严格按照设计部门的相关技术数据进行。有流向要求的补偿器应按照介质流向箭头的要求安装。为了使金属补偿器处于良好的工作状态,补偿器的变形(包括轴向、横向和扭转)不应用于校正管道系统的安装误差。
1)不锈钢波纹补偿器导向支架的安装。
导向支架用于保证管道在该方向的位移,管道在其他方向的位移,从而保证波纹补偿器的使用。分为直线导向支架和平面导向支架。轴向波纹补偿器一般采用直线导向支架,其具体设置原则如下:补偿器一端靠近固定支架,距离固定支架的距离为L1≤4DN,其中DN为管径;补偿器的另一端应配备线性导向支架,每个导向支架到补偿器的距离L1≤4DN,每个导向支架到L1≤14DN。
2)不锈钢波纹补偿器固定支架的安装。
固定支架的作用是将管道分段,设置固定点,保证补偿器在两个固定支架之间的管段内正常工作。固定支架分为固定支架和二级固定支架。主固定支架一般设置在管道的盲端、转折处、变截面处、阀门与侧支管道的连接处。主要承受管道内压产生的盲板力、补偿器位移产生的刚度反作用力、管道伸缩时导向支架和滑动支架产生的摩擦反作用力。二次固定支架一般设置在直管段上的轴向波纹补偿器之间起固定作用,既承受管道内压力产生的推力,又承受补偿器位移时产生的刚度反作用力,以及管道伸缩时与导向支架和滑动支架产生的摩擦反作用力。因此,固定支架的安装位置应正确,固定支架与管道之间的固定应牢固。
不锈钢波纹补偿器中的应力主要由内压和位移引起,位移引起的应力通常大于内压引起的应力,沿波纹管的子午线方向(子午线方向),通常高于波纹管数据的屈服力。不锈钢波纹补偿器设备安装前,应按照说明进行预紧,待设备定位后,再拆除限位设备。另外,没有什么特别的。此外,由热胀冷缩引起的波纹管变形的规划非常复杂。它需要计算和检查以下参数:抗压能力、位移引起的应力、疲劳寿命、刚度和稳定性
