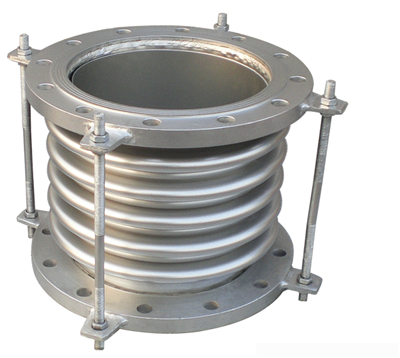

波纹管补偿器在煤粉管道中的布置方式使其发挥了应有的作用。
(1)原设计的煤粉管道布置在靠近燃烧器一次风出口的煤粉管道段上,垂直段的位移和燃烧器的附加位移由套筒补偿器吸收。
管道的水平位移被铰接波纹管补偿器在另一个方向上的旋转所吸收,而没有垂直截面的管道系统的燃烧器的附加位移被铰接波纹补偿器的旋转所吸收。
由于介质温度高、管道热膨胀大、燃烧器附加位移、整个管道系统无固定支架、支吊架约束力等因素,波纹管补偿器的动作在设计中很难达到预期的效果,所以有些补偿器在热态下不动作,有些补偿器因位移大而卡死。
石洞口电厂的运行实践证明了这一点。经过几次启停后,大部分波纹管补偿器卡在热态,无法恢复冷态。管路系统补偿不理想,漏粉严重。燃烧器上的附加力过大,造成热态摆动受阻,影响锅炉的经济运行。
在改进设计中,考虑到大机组热风送粉系统中的煤粉管道介质温度高,管道系统的膨胀和燃烧器的附加位移使整个煤粉管道的热工况相当复杂,
这给控制燃烧器的附加力和合理布置金属波纹管补偿器带来很大困难。定点可以使管道系统的热能和燃烧器的附加位移分开考虑,
因此,波纹管补偿器的选择和布置简单;还能使燃烧器基本不受煤粉管道的影响,为燃烧器的热摆创造条件。
